设备类型维护 - 用户操作说明

大约 14 分钟

设备类型维护 - 用户操作说明

模块概述

设备类型维护是设备管理系统中的基础配置模块，用于定义和管理不同类型的设备信息。每种设备类型可以配置专属的扩展字段，支持灵活的数据结构定义，为设备管理提供个性化的字段配置能力。

主要功能

设备类型基础信息管理
扩展字段动态配置
故障分类关联管理
数据库表结构同步
类型模板导入导出

设备类型基础管理

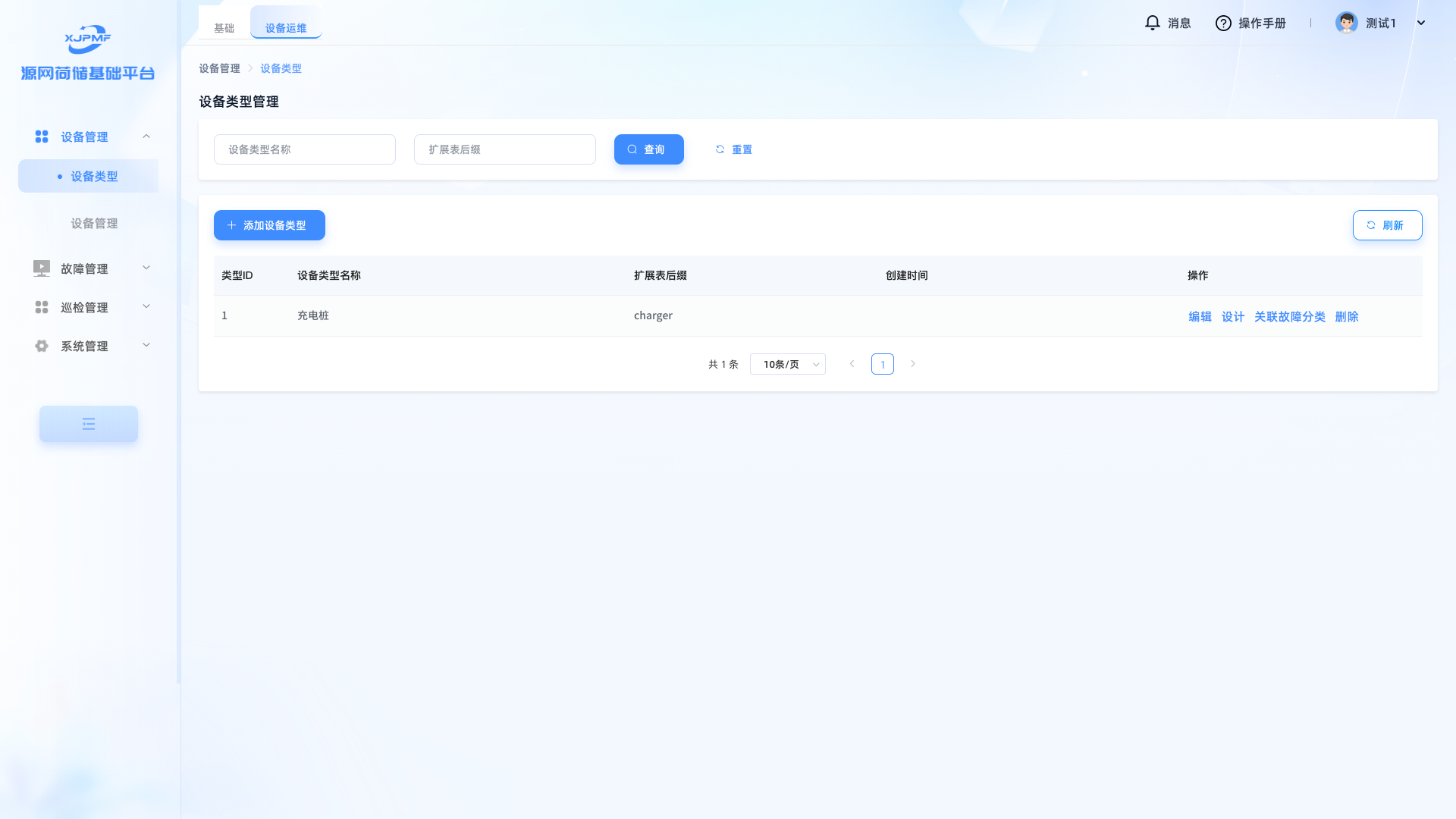

1. 设备类型列表查看

1.1 查看所有设备类型

功能说明：显示系统中所有已配置的设备类型，包括基础信息和统计数据。

操作步骤：

进入设备类型管理页面
在列表中查看所有设备类型信息
使用搜索条件快速筛选：
- 类型名称：输入类型名称进行模糊搜索
- 表后缀：根据扩展表后缀筛选

列表显示信息：

类型ID：系统自动生成的唯一标识
类型名称：设备类型的显示名称（如"集群式充电桩"、"变压器"等）
扩展表后缀：对应的数据库扩展表后缀（如"charger"、"transformer"）
创建时间：类型创建的时间
操作：编辑、删除、配置字段等操作按钮

2. 设备类型添加

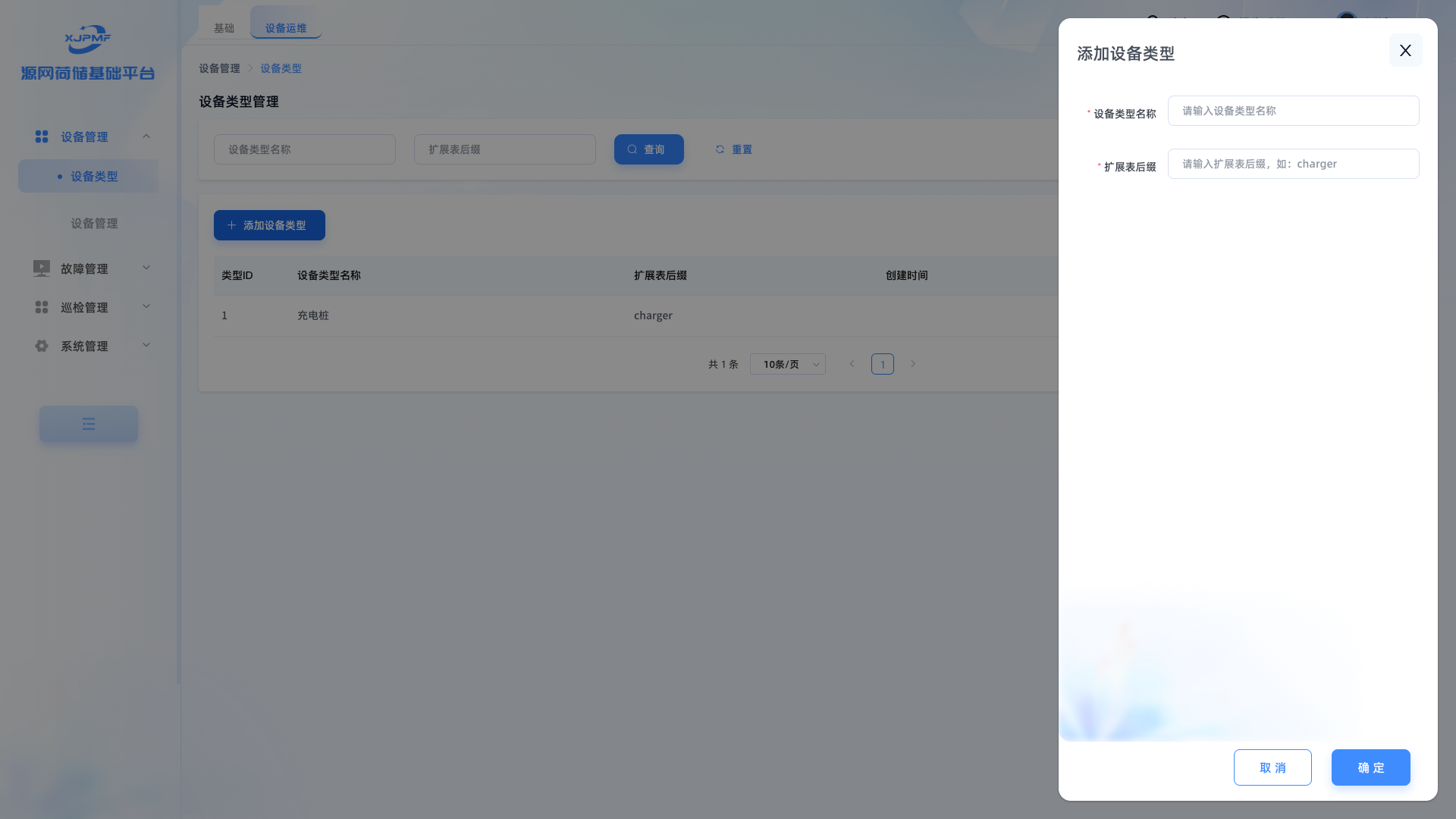

2.1 新增设备类型

功能说明：创建新的设备类型，定义该类型设备的基本属性。

操作步骤：

点击"添加设备类型"按钮
填写基础信息：
- 类型名称（必填）：输入设备类型的显示名称
  - 示例："智能充电桩"、"配电变压器"、"环境监测设备"
- 扩展表后缀（必填）：设置数据库扩展表的后缀名
  - 示例："charger"、"transformer"、"monitor"
  - 注意：后缀名必须唯一，建议使用英文小写
点击"保存"按钮完成创建
系统返回新创建的类型ID

命名规范建议：

类型名称	扩展表后缀	完整表名	说明
集群式充电桩	charger	inspection_extend_device_charger	电动汽车充电设备
配电变压器	transformer	inspection_extend_device_transformer	电力变压设备
环境监测设备	monitor	inspection_extend_device_monitor	环境传感器设备
智能网关	gateway	inspection_extend_device_gateway	通信网关设备

注意事项：

类型名称应具有明确的业务含义
扩展表后缀不能包含特殊字符，建议使用英文单词
创建后表后缀不可修改，请谨慎填写

3. 设备类型修改

3.1 编辑设备类型信息

功能说明：修改已存在设备类型的基本信息。

操作步骤：

在设备类型列表中找到目标类型
点击"编辑"按钮
修改可编辑的字段：
- 类型名称：可以修改显示名称
- 扩展表后缀：创建后一般不可修改。如需变更，请新建设备类型并迁移数据。
点击"保存"完成修改

修改限制：

类型ID不可修改
扩展表后缀为扩展表的核心标识，创建后不支持直接修改
如果该类型下已有设备，建议谨慎修改

4. 设备类型查看详情

4.1 查看类型详细信息

功能说明：查看单个设备类型的完整信息和配置状态。

操作步骤：

在设备类型列表中点击类型名称
查看详情页面显示的信息：
- 基础信息（类型ID、名称、表后缀）
- 创建时间
- 关联的扩展字段列表
- 使用该类型的设备数量
- 关联的故障分类

5. 设备类型删除

5.1 删除不需要的设备类型

功能说明：移除不再使用的设备类型定义。

操作步骤：

在设备类型列表中找到要删除的类型
点击"删除"按钮
系统显示删除确认对话框
确认删除影响范围：
- 该类型下的设备数量
- 关联的扩展字段
- 相关的维护计划
确认无误后点击"确定删除"

删除限制：

如果该类型下还有设备，无法直接删除
需要先删除或转移所有关联设备
删除后相关的扩展表和字段配置也会被清理

扩展字段配置管理

1. 扩展字段概述

扩展字段是设备类型的核心功能，允许为不同类型的设备定义专属的数据字段，实现灵活的数据模型配置。

1.1 支持的字段类型

数据类型	说明	示例	用途
varchar	短文本字段	设备型号、序列号	存储较短的文本信息
text	长文本字段	设备描述、备注信息	存储较长的描述性文本
int	整数字段	功率等级、端口数量	存储整数数值
decimal	小数字段	电压值、电流值	存储精确的数值
date	日期字段	保修到期日、检测日期	存储日期信息
datetime	日期时间字段	最后检测时间	存储精确的时间信息
enum	枚举字段	设备等级、工作模式	存储预定义的选项值

2. 扩展字段列表查看

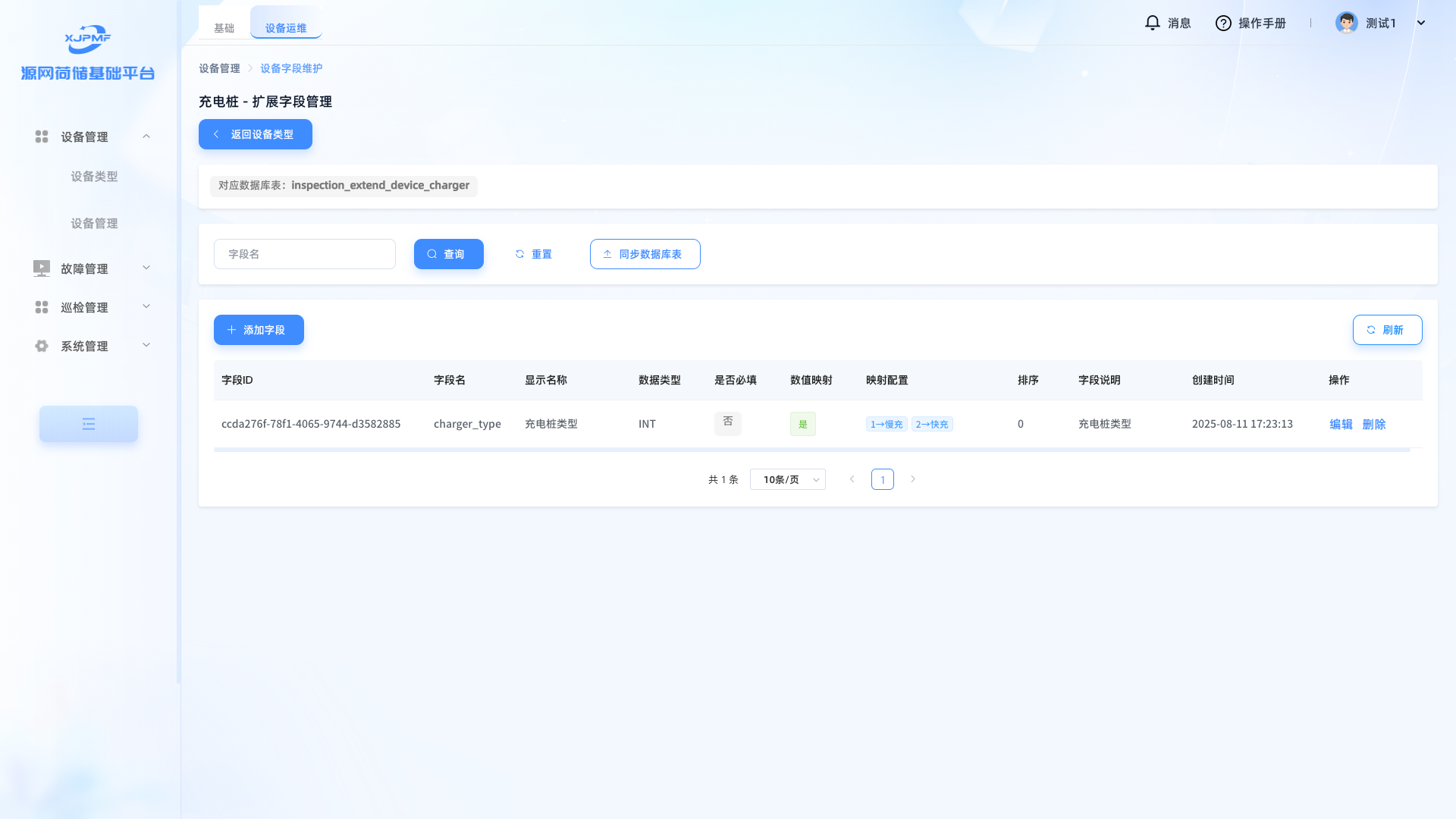

2.1 查看某类型的所有扩展字段

功能说明：显示指定设备类型下配置的所有扩展字段。

操作步骤：

在设备类型详情页面点击"扩展字段管理"
或在设备类型列表中点击"配置字段"按钮
查看字段列表信息：
- 字段ID（系统生成）
- 数据库字段名
- 显示名称
- 数据类型
- 是否必填
- 排序顺序
- 字段说明
- 创建时间

2.2 字段列表筛选

操作步骤：

使用搜索框输入字段名进行筛选
按照字段类型进行分类查看
按照必填状态进行筛选

3. 扩展字段添加

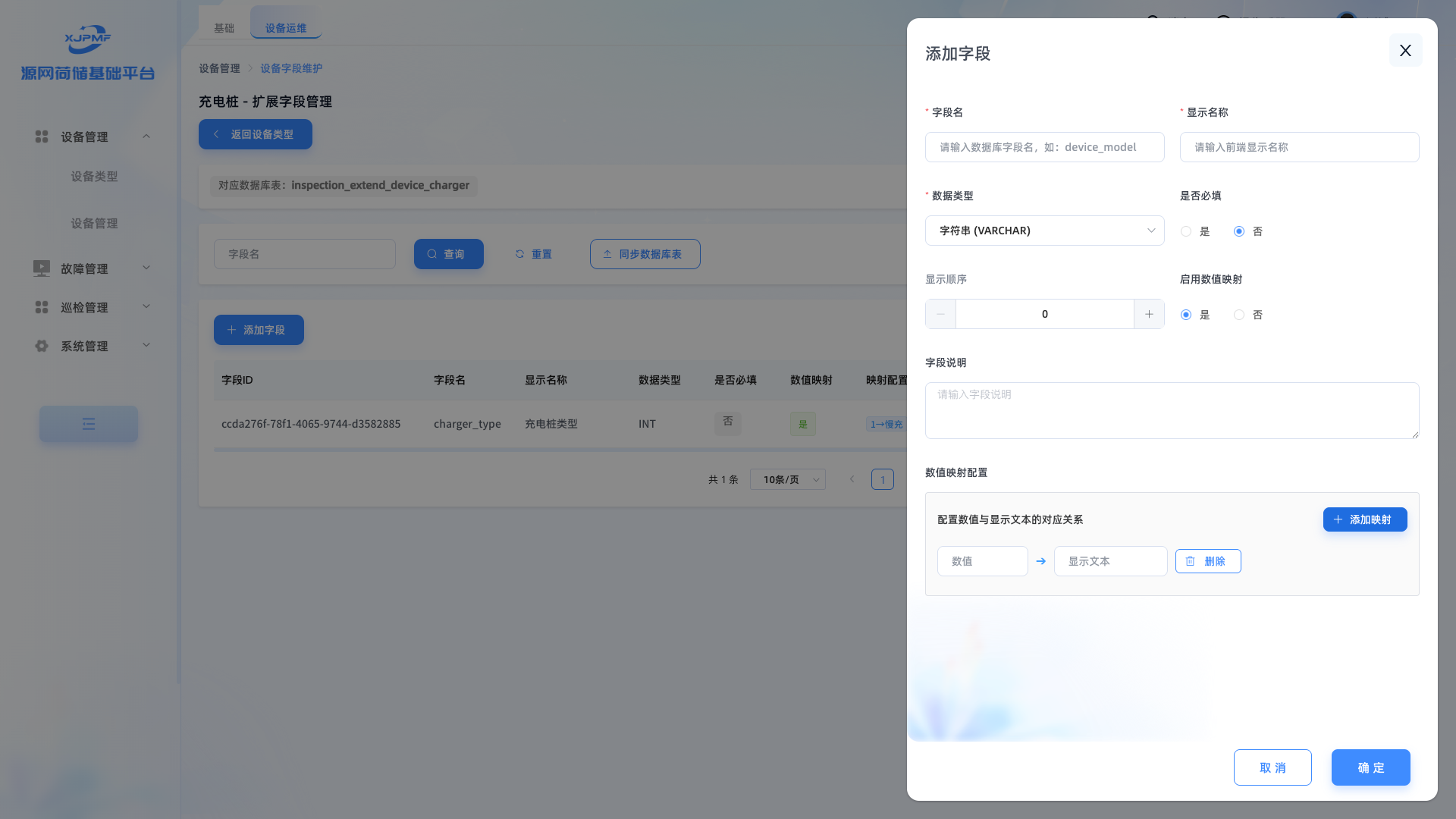

3.1 为设备类型添加新字段

功能说明：为指定的设备类型添加新的扩展字段。

操作步骤：

在扩展字段管理页面点击"添加字段"
填写字段基本信息：
基础配置：
- 数据库字段名（必填）：数据库中的字段名称
  - 规则：只能包含字母、数字、下划线，以字母开头
  - 示例：power_level、serial_number、install_location
- 显示名称（必填）：前端界面显示的字段名
  - 示例："功率等级"、"设备序列号"、"安装位置"
- 数据类型（必填）：选择合适的数据类型
- 是否必填：设置该字段是否为必填项
  - 0：非必填
  - 1：必填
显示配置：
- 排序顺序：字段在表单中的显示顺序（数值越小越靠前）
- 字段说明：对该字段的详细描述，帮助用户理解
高级配置：
- 启用数值映射：是否将存储值映射为显示值
- 映射配置JSON：当启用映射时，配置值与显示文本的对应关系

配置数值映射（可选）：

映射配置示例：

[
  {"label": "低功率", "value": 1},
  {"label": "中功率", "value": 2},
  {"label": "高功率", "value": 3}
]

点击"保存"完成字段添加

3.2 常见字段配置示例

充电桩设备字段配置：

字段名	显示名称	数据类型	必填	映射配置
power_level	功率等级	int	是	1:低功率,2:中功率,3:高功率
charging_ports	充电端口数	int	是	无
max_voltage	最大电压	decimal	是	无
installation_type	安装方式	int	是	1:立式,2:壁挂式,3:地埋式
warranty_date	保修到期日	date	否	无

变压器设备字段配置：

字段名	显示名称	数据类型	必填	映射配置
rated_capacity	额定容量	decimal	是	无
voltage_level	电压等级	varchar	是	无
cooling_method	冷却方式	int	是	1:油浸式,2:干式,3:气体绝缘
connection_type	接线方式	int	是	1:Y-Y,2:Y-Δ,3:Δ-Y
oil_volume	油量	decimal	否	无
